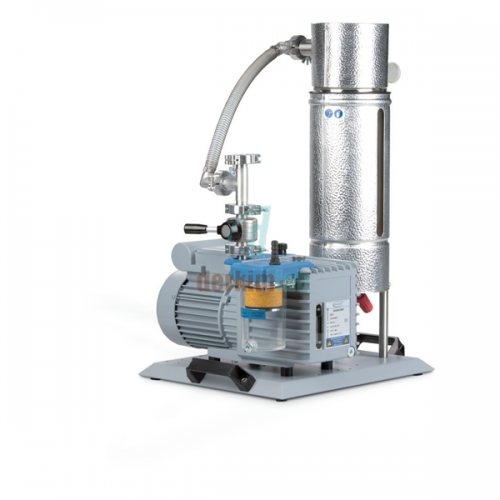

Vacuubrand Döner Kanatlı Pompa Ünitesi PC 3 / RZ 6

Bu güçlü döner kanatlı pompalar, bu kapasitede pompalar için özellikle kompakt tasarıma ve düşük ağırlığa sahiptir. Orta ila artan gaz akış hızında düşük nihai vakum gerektiren çok çeşitli laboratuar ve proses uygulamaları için ideal bir çözümdürler. Girişteki GKF 1000i soğuk tuzağı ile PC 3 döner kanatlı pompalama ünitesi, pompanın büyük miktarlarda yoğuşabilir buharı ele almasına yardımcı olur. PC 3 pompa ünitesi, çıkışta bir yağ buğu filtresi, bir valf ve bir manometre için bir T-bağlantısı bulunan, kompakt, kullanımı kolay ve iyi düzenlenmiştir. Pompa, yağ buğu filtresi vb. Dahil çeşitli ambalajlar mevcuttur.

Performans özellikleri

• Vakum seviyelerinde bile yüksek akış hızları nihai vakuma yaklaşıyor
• etkin gaz balastı nedeniyle yüksek su buharı toleransı; gaz balastıyla bile çok iyi nihai vakum
• kapatmada vakum geçirmez; dış anti-suckback vana gerekli değil
• Büyük yağ hacmi: Yağ değişimleri arasındaki uzun aralıklar
• teleskopik tasarım sayesinde bakım kolaylığı
•


• Teknik veri	birim	PC 3 / RZ 6
  Aşama sayısı		2
  Maks. pompalama hızı 50/60 Hz'de	m3 / h	5,7 / 6,8
  Maks. pompalama hızı 50/60 Hz'de	cfm	3.4 / 4.0
  Nihai kısmi vakum (abs.)	mbar	4 x 10 -4
  Nihai vakum (abs.)	mbar / tor	2 x 10 -3 / 1.5 x 10 -3
  Ultim. vak. (abs.) gaz balastıyla	mbar / tor	1 x 10 -2 / 0.75 x 10 -2
  Gaz balastı ile su buharı toleransı	mbar	40
  Ortam sıcaklık aralığı (çalışma)	° C	12 - 40
  Ortam sıcaklık aralığı (saklama)	° C	-10 - 60
  Yağ kapasitesi (B-Yağ) min./maks.	l	0,34 / 0,73
  Maks. arka basınç (abs.)	bar	1.1
  Giriş bağlantısı		NS 29/32 dişi yer tipi mafsal
  Çıkış bağlantısı		DN 8-10 mm hortum başlığı
  Nominal motor gücü	kW	0.3
  50/60 Hz'de nominal motor hızı	dakika-1	1500/1800
  Koruma derecesi		IP 40
  Boyutlar (G x G x Y)	aa	370 x 448 x 608
  Ağırlık	kilogram	24.4
  50 Hz'de gürültü seviyesi, tipik olarak.	dBA	50
  Sağlanan öğeler		Yağ doldurulmuş döner kanatlı pompalı pompa ünitesi, yağ filtresi FO, soğuk tutucu, T-parçası ve izolasyon vanası VS 16 tamamen monte edilmiştir, kullanıma hazır, manuel olarak
  Aksesuarlar		PTFE boru KF DN 25 (1000 mm: 686033)  Paslanmaz çelik boru donanımı KF DN 16 (1000 mm: 673336)  KF DN 25 erkek zemin bağlantısı NS 29/32 (662705)  Paket Feinvakuumregelung KF DN 16 (683201)  Kauçuk vakum boruları DN 8 mm (686001)

  PC 3 / RZ 6 - 50 Hz'de pompalama hızı grafiği PC 3 / RZ 6 - 50 Hz'de pompa aşağı grafik (10 l hacim) PC 3 / RZ 6 - Pompalama hızı grafiği 60 Hz'de PC 3 / RZ 6 - 60 Hz'de pompa aşağı grafik (10 l hacim)

  PC 3 / RZ 6 - Boyut sayfası
