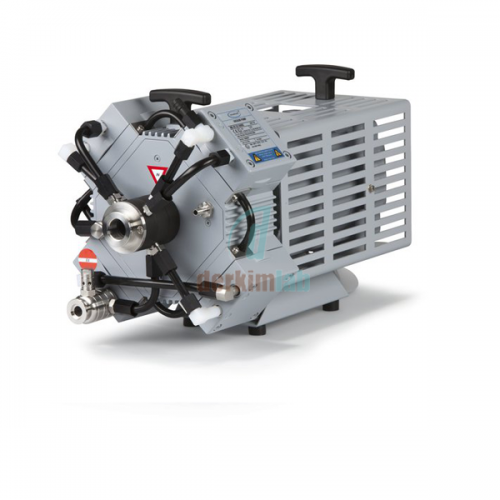

Vacuubrand Kimya Vakum Sistemi MV 10C EX

ATEX kimyasal diyaframlı pompalar, yağsız kimyasal diyaframlı pompaların tüm avantajlarını sunar. Tipik uygulamalar potansiyel olarak patlayıcı ortamdaki ATEX döner buharlaştırıcılar ve kurutuculardır. ATEX onayı, hem pompanın iç kısmını (pompalanan gazlar ve buharlar) hem de pompanın çevresini (saha) kapsar. Pompaların ortamla ıslanan parçaları yüksek kimyasal dirençlidir ve büyük oranda antistatik malzemelerden oluşur. Ayrı bir eylemsiz gaz bağlantısı olan bir gaz balast cihazı da teslimat kapsamına dahildir.

Özellikler

• mükemmel kimyasal ve kondensat uyumluluğu
• Doğrudan 230 V / 50 Hz tek fazlı bağlantı için entegre, kendi kendine tutan aşırı akım ve aşırı sıcaklık korumasına sahip basınç sızdırmaz motor. Müşterinin ihtiyaç duyduğu zaman alıcı aşırı akım koruması yok
• Basınç boşaltma valfleri dahili ve çıkışta
• İnert gaz temizleme ve membran çatlak algılama olasılığına sahip emniyet membranı teknolojisi
•


• Teknik veriler	birim	MV 10C EX
  Silindir / basamak sayısı		8/4
  Maksimum pompalama hızı	m3 / h	8.1
  Maksimum pompalama hızı	cfm	4.8
  Nihai vakum (abs.)	mbar / tor	2 / 1.5
  Nihai vakum (abs.) Gazlı balast ile	mbar / tor	10 / 7.5
  Entegre sızıntı hızı	mbar l / s	0.1
  Perm. Ortam sıcaklığı Aralık çalışma	° C	10 - 40
  Perm. Ortam sıcaklığı Aralık depolama	° C	-10 - 60
  Maksimum Ortam sıcaklığı	° C	40
  Maksimum Geri basınç (abs.)	nakit	1.1
  Bağlantı emme tarafı		Küçük flanş KF DN 25
  Bağlantı basıncı tarafı		Küçük flanş KF DN 16
  Motor gücü	kW	0.5
  Maksimum çalışma akımı	bir	4.0
  Maksimum Başlatma akımı	bir	2 x 10.2 A / 125 ms
  Nominal hız	dakika-1	1500
  koruma		IP 54
  Boyutlar (G x G × Y), yakl.	aa	560 x 430 x 410
  Ağırlık, yaklaşık.	kg	63.2
  50 Hz, normalde gürültü (ses basıncı seviyesi).	dBA	52
  ATEX uygunluk		Pompa haznesi (pompalanan gaz): II 2G IIC T3 X  atıl gaz temizlemesi ile dış alanı: II 2G IIB T4 X  atıl gaz temizlemesi olmayan dış alanı: II 3G IIB T4 X  motor Ex II 2G d IIB T4 Gb
  teslim		Her biri 2 m'lik açık şeritli kabloyla (iki motor) talimatlarla tamamen monte edilmiş, kullanıma hazır pompalar.
  aksesuarlar		PTFE hortum KF DN 16 (1000 mm: 686031)  PTFE hortum KF DN 25 (1000 mm: 686033)

  MV 10C EX - 50 Hz'de emme eğrisi MV 10C EX - Abpumpkurve 50 Hz'de (100 l kap)

  MV 10C EX - Boyut sayfası
