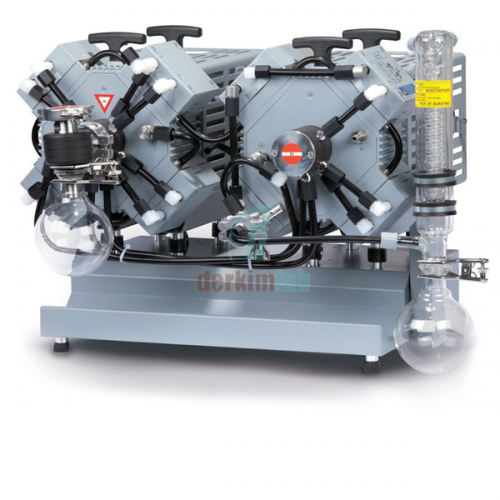

Vacuubrand Kimya Vakum Sistemi MV 10C EX VARIO + AK + EK

Yeni ATEX VARIO kimyasal diyaframlı pompalar ve vakum sistemleri ile vakum hız ayarıyla vakum hassas bir şekilde kontrol edilebilir. Kontrol için, VARIO pompalarının bir kontrol hattı için ek bir bağlantıları vardır. Sistem aksesuarlarıyla (G / Ç modülü, besleme / izolasyon amplifikatörü) isteğe bağlı CVC 3000 vakum kontrol cihazı ve ATEX vakum sensörü, parametre girişi veya proseslerin programlanması olmadan tam otomatik buharlaştırmayı sağlar. Uyarlanabilir kontrol ile kaynama basıncını bağımsız olarak bulur ve vakumu buhar basıncına göre sürekli ve optimum şekilde ayarlar. Vakum kontrolörleri ve sistem aksesuarları tehlikeli olmayan bir yere monte edilmiştir.

Özellikler

• AK ve ayırıcı EK'li ATEX kimyasal membran pompalarının tüm avantajları
• VARIO : Histerezisiz VARIO vakum kontrolü sayesinde kısa proses süresi
• VARIO : VARIO pompası gerektiği kadar hızlı çalışır - minimum enerji tüketimi, uzun bakım aralıkları, sessiz çalışma
• VARIO  : Hassas vakum kontrolü ve tam otomatik işlemler için Vacuum Controller CVC 3000 (opsiyonel)
• komple sistem aksesuarları G / Ç modülü, besleme / izolasyon amplifikatörü ve ATEX vakum sensörü - hepsi tek bir kaynaktan
•


• Teknik veriler	birim	MV 10C EX VARIO + AK + EK
  Vakum kontrolörü		denetleyici olmadan
  Silindir / basamak sayısı		8/4
  Maksimum pompalama hızı	m3 / h	8.1
  Maksimum pompalama hızı	cfm	4.8
  Nihai vakum (abs.)	mbar / tor	2 / 1.5
  Nihai vakum (abs.) Gazlı balast ile	mbar / tor	10 / 7.5
  Entegre sızıntı hızı	mbar l / s	0.1
  Perm. Ortam sıcaklığı Aralık çalışma	° C	10 - 40
  Perm. Ortam sıcaklığı Aralık depolama	° C	-10 - 60
  Maksimum Ortam sıcaklığı	° C	40
  Maksimum Geri basınç (abs.)	nakit	1.1
  Bağlantı emme tarafı		Küçük flanş KF DN 25
  Bağlantı basıncı tarafı		DN 8-10 mm çapında hortum mili
  Bağlantı soğutma suyu		2 x hortum mili DN 6-8 mm
  Motor gücü	kW	0.5
  Maksimum çalışma akımı	bir	6.4
  Maksimum Başlatma akımı	bir	2 x 150A / 2.5ms
  hız aralığı	dakika-1	30 - 1500
  koruma		IP 54
  Boyutlar (G x G × Y), yakl.	aa	651 x 555 x 452
  Ağırlık, yaklaşık.	kg	63
  50 Hz, normalde gürültü (ses basıncı seviyesi).	dBA	42
  ATEX uygunluk		Pompa haznesi (pompalanan gaz): II 2G IIC T3 X  atıl gaz temizlemesi ile dış alanı: II 2G IIB T4 X  atıl gaz temizlemesi olmayan dış alanı: II 3G IIB T4 X  motor Ex II 2G d IIB T4 Gb
  teslim		Emme tarafı ayırıcı ve emisyon kondenseri ve iki motor (her biri kontrol sinyali ve şebeke kablosu olan) olan pompa istasyonu, talimatlarla birlikte tamamen monte edilmiştir, kullanıma hazırdır. Splinter ve cam parçaları için darbe koruması müşteri tarafından sağlanmalıdır.4-20 mA akım çevrimiyle hız kontrolü (4 mA = 0 rpm, 20 mA = 1500 rpm). Kontrol sinyal kablosu 10 m, şebeke kablosu 2 m, her biri açık şerit ile.
  aksesuarlar		PTFE hortum DN 25 KF (1000 mm: 686.033)  analog I / O modülü Vacuu · BUS 4-20 mA / 0-10 (635.425)  izolasyon amplifikatörü 0-10 / 4-20 mA (635.426)  besleme / giriş izolasyon 4-20 (yükselteçler 635.427)  vakum sensörü ATEX + -1 mbar 4-20 mA (635.423)  vakum sensörü ATEX ± 3 mbar 4-20 mA (635.424)  vakum kontrol CVC 3000 (636559 + 612090)  Vacuu · kablo 2m BUS® konektörü (612.462)

  MV 10C EX VARIO + AK + EK - Emme eğrisi MV 10C EX VARIO + AK + EK - pompa eğrisi (100 l kap)

  MV 10C EX VARIO + AK + EK - Boyut sayfası

  MV 10C EX VARIO + AK + EK - bağlantı örneği
